Mantelwellensperren

Mantelwellensperre / RFI-Choke Standard (1KW) Diese Mantelwellensperre vermeidet, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Darüberhinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Durch den Aufbau nach dem W2DU Prinzip, ist die Mantelwellensperre Standard sehr breitbandig und verlustarm. Eine Vielzahl von hochpermeablen Ferriten werden auf hochtemperaturfestes PTFE Koaxkabel gefädelt, eingeschrumpft und entsprechende Stecker montiert. Somit lässt sie sich leicht in die Koaxzuleitung integrieren. Die Mantelwellensperre Standard ist ca 45cm lang, sehr breitbandig und verfügt über ca. 1000 Ohm Sperrdämfung im Frequenzbereich von 80m - 2m (3MHz bis 200MHz). Sie ist wetterfest eingeschrumpft und hat 2 hochwertige PL259 Stecker mit PTFE-Dialektrikum und Goldkontakt an den Enden. Ein PL258 Verbinder auch mt PTFE und Goldkontakt ist im Lieferumfang enthalten. WICHTIG! Platzieren Sie die Mantelwellensperre im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne!Zwischen dem Transformer der End Fed und der Mantelwellensperren sollte ein Koaxkabel mit einer Länge von >= λ 0,05 (bei 80m etwa 4,20m) eingefügt werden.

Mantelwellensperre / RFI-Choke Wideband (2KW) Diese Mantelwellensperre vermeidet, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Darüber hinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Durch den Aufbau nach dem W2DU Prinzip, ist die Mantelwellensperre Wideband (2KW) extrem breitbandig und verlustarm. Eine Vielzahl von hochpermeablen Ferrithülsen (28 Stück)  werden auf hochtemperaturfestes PTFE Koaxkabel gefädelt, eingeschrumpft und entsprechende Stecker montiert. Somit lässt sie sich leicht in die Koaxzuleitung integrieren. Die Mantelwellensperre Wideband (2KW) ist ca 70cm lang, sehr breitbandig und verfügt über ca. 1500 Ohm Sperrdämfung im Frequenzbereich von 160m - 2m (1MHz bis 200MHz). Sie ist wetterfest eingeschrumpft und hat 2 hochwertige PL259 Stecker mit PTFE-Dialektrikum und Goldkontakt an den Enden. Ein PL258 Verbinder auch mt PTFE und Goldkontakt ist im Lieferumfang enthalten. WICHTIG! Platzieren Sie die Mantelwellensperre im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne! Zwischen dem Transformer der End Fed und der Mantelwellensperren sollte ein Koaxkabel mit einer Länge von >= λ 0,05 (bei 80m etwa 4,20m) eingefügt werden.

Koaxkabel mit integriertem RFI-Choke (Mantelwellensperre) Dieses fertig konfektionierte Koaxkabel mit integrierter Mantelwellensperre für End Fed Antennen ist sofort einsatzbereit. Durch den Aufbau nach dem W2DU Prinzip, ist die Mantelwellensperre extrem breitbandig und verlustarm. Sie verhindert wirkungsvoll, dass die Abschirmung des Koaxialkabels Teil des Antennensystems wird und ungewollt abstrahlt. Somit schützt sie effektiv vor unerwünschten HF-Störungen. Darüberhinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Eine Vielzahl von hochpermeablen Ferriten werden auf leichtem HF-195 FX-ZH low-loss Koaxkabel gefädelt, eingeschrumpft und nach Ihrem Wunsch mit Steckern konfektioniert. Die integrierte RFI-Drossel (Mantelwellensperre) wird nach 2,10m für die Bänder 10-40m oder nach 4,20m für die Bänder 10-80m am Ende des Kabels installiert. Wir bieten die Längen 10, 15 und 20m an. Anderen Längen können wir auf Anfrage herstellen. Das leichte Koaxkabel, mit integriertem RFI-Choke (Mantelwellensperre) ist auch ideal für den Portabeleinsatz auf Reisen, QRP, COTA, POTA, IOTA,SOTA (Summit on the Air) oder DX Expeditionen. 50 Ohm HF195 FX-ZH Koaxakabel Direkt einsatzbereit für 10-40m oder 10-80m Band Plug and Play Kabellänge nach Wahl Stecker nach Wahl Leistungsgrenze Max: 250W PEP SSB

Koaxkabel mit integriertem RFI-Choke (Mantelwellensperre) QRP Dieses robuste, hochwertige und fertig konfektionierte Koaxkabel mit integrierter Mantelwellensperre ist sofort einsatzbereit. Durch den Aufbau nach dem W2DU Prinzip, ist die QRP-Mantelwellensperre breitbandig und verlustarm. Sie verhindert wirkungsvoll, dass die Abschirmung des Koaxialkabels Teil des Antennensystems wird und ungewollt abstrahlt. Somit schützt sie effektiv vor unerwünschten HF-Störungen. Darüber hinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Eine Vielzahl hochpermeabler Ferrite wird auf das leichte und robuste RG316U-Koaxkabel des italienischen Herstellers SIVA aufgefädelt und eingeschrumpft. Anschließend konfektionieren wir das Kabel nach Ihren Wünschen mit Steckern. Wir bieten die Längen 5,20 m, 7,70 m und 10,20 m an. Andere Längen können auf Anfrage hergestellt werden. Das leichte Koaxkabel, mit integriertem RFI-Choke (Mantelwellensperre) ist ideal für den Portabeleinsatz auf Reisen, QRP, COTA, POTA, IOTA,SOTA (Summit on the Air) oder DX Expeditionen. 50 Ohm RG316U Koaxkabel von SIVA Direkt einsatzbereit Plug and Play Kabellänge nach Wahl Stecker BNC Leistungsgrenze Max: 350W PEP SSB Informationen gemäß Art. 19 GPSR Adresse des Herstellers:  Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net Adresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net

Der komplette Bausatz für eine Mantelwellensperre nach dem W2DU-Prinzip enthält alle Teile, die für den Aufbau benötigt werden. Die 18 Ferrithülsen werden auf 50cm, temperaturfestes PTFE-Koaxkabel (RG142) gefädelt und eingeschrumpft. Er wird mit zwei PL-Steckern und einem PL-Verbinder geliefert. Kann auch als „1:1“ Balun verwendet werden. Länge etwa 50cm max Leistung: (1KW).Der Bausatz enthält folgendes Material zum Bau einer Mantelwellensperre:50cm Koaxkabel RG-142 50cm Schrumpfschlauch 9/3mm2 Stück PL-Stecker1 Stück PL-Doppelbuchse (Verbinder) 112 Stück Ferrite CST9.5/5.1/15-3S46 Stück Ferrite LFB095051-000Download BauanleitungHersteller: Nach EU 2023/988 Produktsicherheitsverordnung (GPSR) Spiderbeam GmbH Geschäftsführer: Dipl.-Ing. Cornelius Paul Otto-von-Guericke-Str. 3 03130 Spremberg Deutschland Tel: +49 3563 989812 Fax: +49 3563 989812 E-Mail: office@spiderbeam.com Verantwortliche Person: Spiderbeam GmbH Geschäftsführer: Dipl.-Ing. Cornelius Paul Otto-von-Guericke-Str. 3 03130 Spremberg Deutschland Tel: +49 3563 989812 Fax: +49 3563 989812 E-Mail: office@spiderbeam.com

CCMC30 Mantelwellensperre Mantelwellensperren sind nichts Neues und werden oft im Sendebereich verwendet. Dort werden sie zur Unterdrückung von unerwünschten Ausstrahlungen über den Koax-Außenmantel eingesetzt. Weniger bekannt ist, dass sie auch im reinen Empfangsbetrieb vor allem im Zusammenspiel mit Aktivantennen ebenfalls zur Unterdrückung von unerwünschten Einstrahlungen beitragen können. Allerdings ist hier der Weg der Mantelwellen umgekehrt: Auf dem Weg hin zur Antenne sollen störende Einstrahlungen aus dem Hausnetz wirksam unterdrückt werden. Die koaxiale Mantelwellensperre CCMC30 (Coax Common Mode Noise Filter) von NTi wurde speziell für höchste Mantelwellenunterdrückung von garantiert >30dB breitbandig im Empfangsbereich von 150kHz - 30MHz optimiert. Mit leichten Einschränkungen wird natürlich ein noch weitaus größerer Frequenzbereich abgedeckt. Im Mittelwellenbereich zum Beispiel, werden sogar bis zu 45dB Störunterdrückung erreicht. Möglich wird dies durch den Einsatz von kaskadierten angeordneten Ferrit-Ringkernen mit unterschiedlichen frequenzspezifischen Materialeigenschaften in Kombination mit hochwertigem Koaxialkabel. Das Ganze ist in einem spritzwassergeschützten Gehäuse untergebracht, so dass auch Außeneinsatz möglich ist. Wir empfehlen die Mantelwellensperre CCMC30 so dicht wie möglich am Empfänger zu platzieren. Hinsichtlich wirksamer Störunterdrückung unterscheidet sich die CCMC30 Mantelwellensperre schlussendlich nicht wesentlich von unserem galvanischen Isolator GI1000. Allerdings ist die CCMC30 bis zu tiefsten Frequenzen und Gleichspannung durchlässig, im Gegensatz zum GI1000, welcher prinzipbedingt Gleichspannungen und tiefe Frequenzen blockiert. Somit kann die CCMC30 auch direkt in die Koaxialleitung eingeschleift werden, welche die Fernspeisespannung oder Steuerimpulse zur Aktivantenne führt. Auch ein kaskadierter Einsatz von GI1000 direkt am Empfänger und der CCMC30 darauf folgend direkt nach der Einspeiseweiche kann in manchen Fällen noch zu einer gesteigerten Wirkungsweise führen. Handmade in Germany Jede unserer Mantelwellensperren, egal ob CCMC30 oder CCMC50, wird in Hermannsburg (Lüneburger Heide), von uns komplett per Hand hergestellt und mehrfach geprüft, bevor sie unser Haus verlässt. Technische Daten Frequenzbereich optimal: typ. 150kHz - 30MHz Störunterdrückung Mantelwellen garantiert: >30dB: 150kHz - 30MHz (>20dB: 30kHz - 60MHz) Einfügedämpfung: typ. <1dB ( bis max. 150MHz) Abmessungen: 100x68x50mm (132mm mit BNC Anschlüssen) Anschlüsse: 2x BNC 50 Ohm Gewicht: 320gr Made in Germany Nicht für Sendezwecke benutzen!

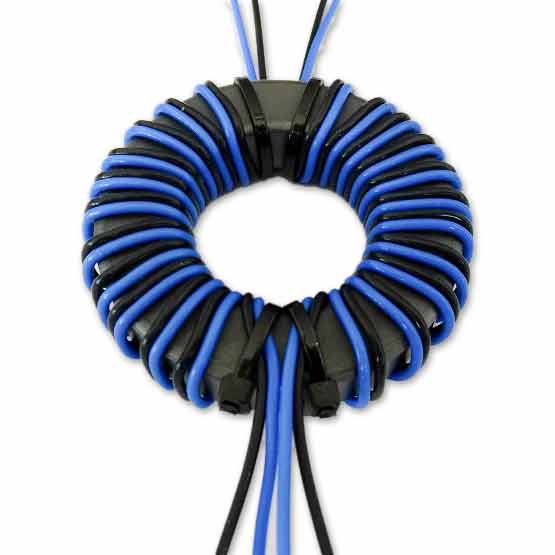

Gleichtaktfilter mit bifilaren Wicklungen für optimale Dämpfung 1-30 MHz max. 800 Watt PEP Phone Es gibt viele Arten von Common mode choke (CMC), auch Gleichtaktdrosseln oder Mantelwellensperre genannt. Der Hauptgrund für die Verwendung einer Gleichtaktdrossel (Common mode choke) ist, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Für eine optimale Filterung bieten wir Ihnen einen Common mode choke-Bausatz mit bifilaren Wicklungen an. Dieser Gleichtaktstromfilter ist für das gesamten HF-Spektrum, inklusive dem 80- und 160-Meter-Band abgestimmt. Für eine bestmögliche Leistung, auch in den unteren Frequenzbereichen, verwenden wir in diesem Bausatz einen Ringkern vom Typ FT240-31. Die Unterdrückung beträgt etwa 30 dB über das gesamte HF-Frequenzspektrum. Damit ist dieses Filter ein echter Allrounder für Funkamateure, die die Bänder von 160 Meter bis 10 Meter arbeiten wollen. Auch OMs, die sich mit LPAM (Mittelwelle) beschäftigen, können dieses Filter verwenden. Eigenschaften bifilarer Common Mode Choke Frequenzbereich: 1-30MHz Geeignet bis zu 800 Watt PEP Impedanz: 50 OHM Dieser Common Mode Filter Bausatz enthält: IP65-Gehäuse 100 x 100 x 55 mm (Polycarbonat)Ringkern FT240-31Wickeldraht 18 AWG - 4x 85cm PTFE 19 x 0,25 mm Kupfer "versilbert"Montageplatte für Ringkern4x Edelstahl M3 6mm Schrauben 4x4x Edelstahl M3 Federscheibe 4x2x PL 259 Buchse2x M3 Kabelschuhe8x Edelstahl M3 Schraube 12mm8x Edelstahl M3 Mutter8x Edelstahl M3 Unterlegscheibe8x Edelstahl M3 Zahnscheibe WICHTIG! Platzieren Sie die Gleichtaktdrossel im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne. Download Bauanleitung in Englisch

Gleichtaktfilter mit bifilaren Wicklungen für optimale Dämpfung 1-30 MHz max. 800 Watt PEP Phone Es gibt viele Arten von Common mode choke (CMC), auch Gleichtaktdrosseln oder Mantelwellensperre genannt. Der Hauptgrund für die Verwendung einer Gleichtaktdrossel (Common mode choke) ist, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Für eine optimale Filterung bieten wir Ihnen einen Common mode choke-Bausatz mit bifilaren Wicklungen an. Dieser Gleichtaktstromfilter ist für das gesamten HF-Spektrum, inklusive dem 80- und 160-Meter-Band abgestimmt. Für eine bestmögliche Leistung, auch in den unteren Frequenzbereichen, verwenden wir einen Ringkern vom Typ FT240-31. Die Unterdrückung beträgt etwa 30 dB über das gesamte HF-Frequenzspektrum. Damit ist dieses Filter ein echter Allrounder für Funkamateure, die die Bänder von 160 Meter bis 10 Meter arbeiten wollen. Auch OMs, die sich mit LPAM (Mittelwelle) beschäftigen, können dieses Filter verwenden. Eigenschaften bifilarer Common Mode Choke Frequenzbereich: 1-30MHz Geeignet bis zu max. 800 Watt PEP Phone Impedanz: 50 OHM WICHTIG! Platzieren Sie die Gleichtaktdrossel im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne.

Mantelwellensperre / RFI-Choke Standard (1KW) N-Ausführung Diese Mantelwellensperre vermeidet, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Darüber hinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Durch den Aufbau nach dem W2DU Prinzip, ist die Mantelwellensperre Standard sehr breitbandig und verlustarm. Eine Vielzahl von hochpermeablen Ferriten werden auf hochtemperaturfestes PTFE Koaxkabel gefädelt, eingeschrumpft und entsprechende N-Stecker bzw. N-Buchse montiert. Somit lässt sie sich leicht in die Koaxzuleitung integrieren. Die Mantelwellensperre Standard ist ca 48cm lang, sehr breitbandig und verfügt über ca. 1000 Ohm Sperrdämfung im Frequenzbereich von 80m - 2m (3MHz bis 200MHz). Sie ist wetterfest eingeschrumpft und hat hochwertige N-Verbinder (Stecker und Buchse) mit PTFE-Dialektrikum und Goldkontakt an den Enden.  WICHTIG! Platzieren Sie die Mantelwellensperre im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne!Zwischen dem Transformer der End Fed und der Mantelwellensperren sollte ein Koaxkabel mit einer Länge von >= λ 0,05 (bei 80m etwa 4,20m) eingefügt werden.MerkmaleFrequenzbereich: 3 MHz bis 200 MHzDämpfung: ca. 25 dB - Impedanz von ca. 1000 ΩAnschluss: N-Stecker - N-BuchseBelastbarkeit: ca. 1000WGewicht: 0,3 kgLänge: 48cmInformationen gemäß Art. 19 GPSR Adresse des Herstellers:  Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net Adresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net

Mantelwellensperre / RFI-Choke Wideband (2KW) N-Ausführung Diese Mantelwellensperre vermeidet, dass die Abschirmung des Koaxialkabels nicht Teil des Antennensystems wird und ungewollt abstrahlt. Darüber hinaus dient sie der Anpassung des unsymmetrischen Koaxkabels an symmetrische Antennen und kann daher auch als "1:1" Balun verwendet werden. Durch den Aufbau nach dem W2DU Prinzip, ist die Mantelwellensperre Wideband (2KW) extrem breitbandig und verlustarm. Eine Vielzahl von hochpermeablen Ferrithülsen (28 Stück) werden auf hochtemperaturfestes PTFE Koaxkabel gefädelt, eingeschrumpft und entsprechende Stecker montiert. Somit lässt sie sich leicht in die Koaxzuleitung integrieren. Die Mantelwellensperre Wideband (2KW) ist ca 72cm lang, sehr breitbandig und verfügt über ca. 1500 Ohm Sperrdämfung im Frequenzbereich von 160m - 2m (1MHz bis 200MHz). Sie ist wetterfest eingeschrumpft und hat hochwertige N-Verbinder (Stecker und Buchse) mit PTFE-Dialektrikum und Goldkontakt an den Enden. WICHTIG! Platzieren Sie die Mantelwellensperre im Falle einer End Fed-Antenne nicht direkt am Speisepunkt der Antenne! Zwischen dem Transformer der End Fed und der Mantelwellensperren sollte ein Koaxkabel mit einer Länge von >= λ 0,05 (bei 80m etwa 4,20m) eingefügt werden.MerkmaleFrequenzbereich: ! MHz bis 200 MHzDämpfung: ca. 32 dB - Impedanz von ca. 1500 ΩAnschluss: Hochwertige N-Stecker - N-BuchseBelastbarkeit: ca. 2000WGewicht: 0,5 kgLänge: 72cm Informationen gemäß Art. 19 GPSR Adresse des Herstellers:  Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net Adresse der verantwortlichen Person: Bonito - Gerichtsweg 3 - 29320 Hermmansburg - anfragen@bonito.net- www.bonito.net
